Общие сведения
Отсчёты с кривых ГИС снимаются в косоугольной системе координат, задаваемой горизонтальной и вертикальной сеткой. Совпадение системы координат с реальными данными определяет точность оцифровки. Программа ScanCrv реализует четыре метода определения (трассировки) положения сетки, что позволяет работать с различными типами скан-образов — от стандартных до самых сложных.
Процесс начинается с указания положения кровли и подошвы интервала оцифровки. Программа определяет фон, удаляет его и автоматически ищет линии сетки, отображая их на экране вместе с соответствующими значениями глубины.
1. Выделение сетки по заданным значениям глубины с постоянным шагом

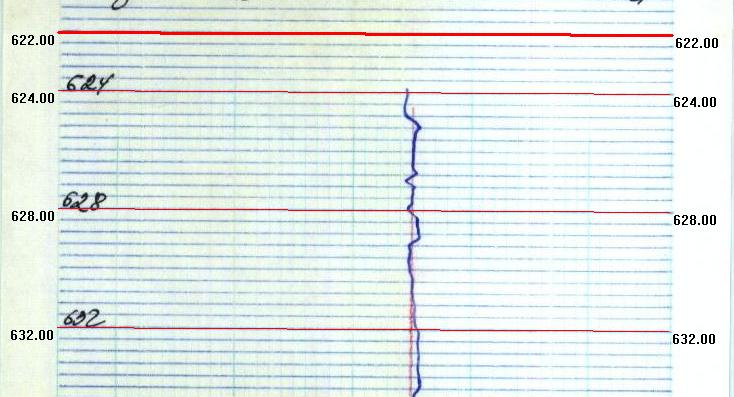

Используется в большинстве случаев. Шаг может быть любым, глубины не обязательно кратны шагу (например: 1002, 1006, 1010 м при шаге 4 м). Интервал оцифровки может не совпадать с шагом сетки.
2. Выделение сетки по сантиметрам с переменным шагом

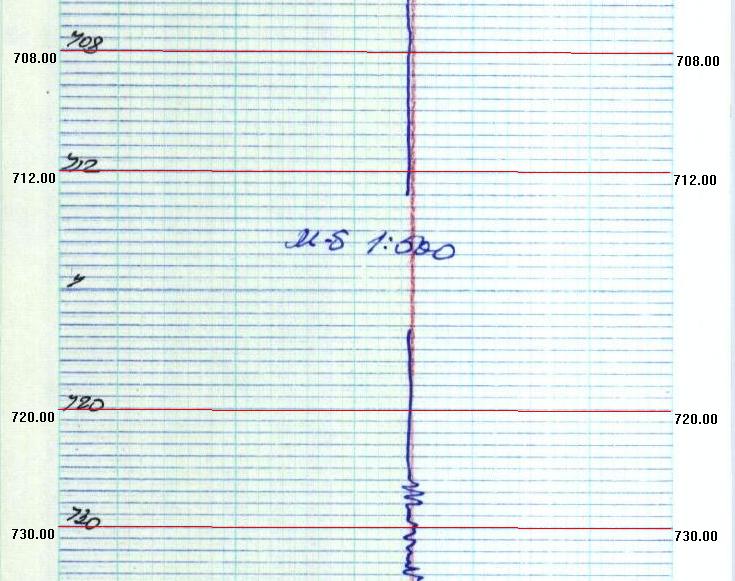

Применяется при смене масштаба записи или пропуске интервалов. Задаётся количество сантиметров бумаги между маркерами для каждого однородного интервала.
3. Расстановка сетки, когда её нет на образе

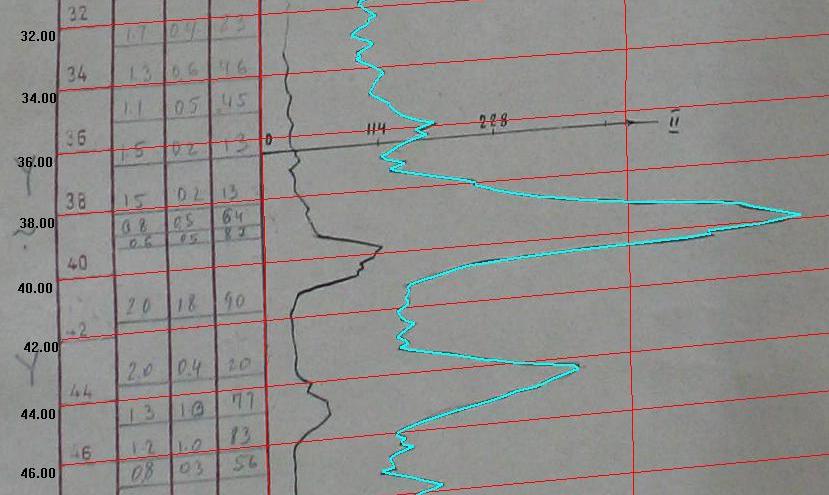

Программа автоматически расставляет маркеры глубины с равномерным шагом, а оператор корректирует их мышкой. Основанием могут служить штрихи на колонке глубин или границы пластов. В ранних версиях приходилось вычерчивать сетку вручную до сканирования или использовать графические редакторы.
4. Ручная расстановка сетки
В критических случаях оператор задаёт положение каждого маркера мышкой. Метод используется как вспомогательный.
